非破壞檢測人員技朮資格等級考試-RT初級專業科目

實作題
1.在射線照相中，假定照相工藝參數選擇正確的情況下，一般底片模糊可能有哪些原因？請簡述
[提示]至少十項：(1)暗房漏光﹔(2)暗室燈漏光﹔(3)儲存的膠片受到射線照射﹔(4)底片受高溫、高濕﹔(5)顯影過度﹔(6)顯影液受到污染﹔(7)沖洗中受到曝光﹔(8)散射﹔(9)膠片過期變質﹔(10)沖洗溫度過高﹔(11)增感屏不良﹔(12)底片套漏光﹔(13)曝光中膠片移動
2.簡述射線檢測中可能有哪些散射？在實際檢測中如何減少散射的發生？
[提示]（1）內部散射、背面散射、側面散射﹔（2）使用鉛增感屏、過濾板、罩板、底片套背面加鉛板
3.伽瑪射線檢測中如何確認射源已回收至屏體正常位置？[提示]使用輻射監測儀器
4.簡述底片暗房沖洗作業流程   顯影→中止→定影→水洗→潤濕→干燥→裝紙
5.以針孔法求得焦點尺寸，最適用于（d）：a.鈷60 b.伽瑪射線 c.300KV以上X光機 d.300KV以下X光機
6.管徑在3.5英寸以下之圈縫作射線檢測，可采用（d）
a.雙壁技朮雙壁判讀 b.雙壁技朮單壁判讀 c.單壁技朮單壁判讀 d.a與b均可
7.人工槽洗相時，底片在中止液（抑制液）中的時間為（b）：a.5分鐘 b.30-60秒 c.與顯影同樣時間 d.兩倍顯影時間
8.孔洞型透度計中的“2T”或“4T”中的T表示（b）：a.試件厚度 b.透度計厚度 c.曝光時間 d.顯影時間
9.有一合金鋼管外徑273mm，厚度9.3mm的焊道作RT檢測，雙壁照相，單壁判片，則標記焊道位置記號的放置位置為（a）
a.底片側 b.射源側 c.任一側均可 d.不需要
10.輻射管制區應以繩索圍繞，其顏色應為（d）：a.黃色 b.紅色 c.任何顏色均可 d.黃色或紅色
11.如何判別底片背面散射量未超過規定？（c）
a.在底片背面放一鉛板
b.在底片套射源側放置一個1/16英寸厚，1/2英寸大小的B字母鉛字
c.在底片套背面放置一個1/16英寸厚，1/2英寸大小的B字母鉛字
d.在試件射源側放置一個1/16英寸厚，1/2英寸大小的B字母鉛字
12.底片判讀時發現物件表面瑕疵，則應（c）：a.重照 b.划出予以鏟修 c.最好先到現場對照表面狀況再處理 d.不管它
13.請問哪些是RT的錯誤顯示？（至少4項）刮傷，擦傷，水痕，手紋，污染，模糊，增感屏不良所造成的顯示
14.請問哪些是RT的無關顯示？（至少4項）因設計或几何因素所造成的顯示：厚度變化顯示，密度變化顯示，尺寸變化顯示，設計孔顯示，几何形狀變化顯示，小而無害顯示
15.使用ASME孔洞型像質計#40，照射厚度2英寸之試件，評估底片時可見到一個孔洞（4T），請問其靈敏度為多少%？（請簡要寫出計算過程）α=(AB/2)1/2  A=2  B=8  α=(2x8/2)1/2=2.8%...ANS
16.右圖中的“1”和“A”各代表什么意思？1-代表材質編號﹔A-代表組別

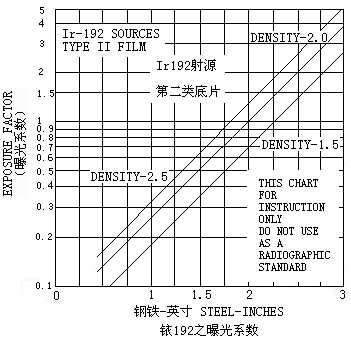

17.Ir-192之曝光系數如右圖所示，有一鋁試件厚度2.25英寸，使用第二類底片，欲得黑度2.5，若焦距20英寸，射源強度40居里，請計算曝光時間為多少分鐘？（鋁之射線等值系數相對于鋼為0.35）
F查表為1.8，T=FD2/S=1.8x202/40=18分
18x0.35=6.3分...ANS

18.有一同位素Ir-192，出廠時之強度為300居里，經過250天，該射源之強度約為多少？（請簡要寫出計算過程）
A=A0/2T/H=300/2250/75=30.48居里

19.承上題，Ir-192之曝光系數如右圖所示，使用第二類底片，照射1.75英寸鋁試件，欲得黑度2.0，若焦距為20英寸，請問曝光時間為多少分鐘？（鋁之射線等值系數相對于鋼為0.35，請簡要寫出計算過程）
T=FD2/S 式中：T-曝光時間（分鐘）﹔S-射源之強度（居里）﹔F-曝光系數（可由各種射源之曝光系數表查之）﹔D-射源至底片之距離，焦距（英寸）
查曝光系數為0.7，T=FD2/S=0.7x202/30.48=9.18分
9.18x0.35=3.21...ANS

20.Ir-192之曝光系數如右圖所示，有一鋼試件厚度2英寸，使用第二類底片，欲得黑度2.0，若焦距20英寸，射源強度40居里，請計算曝光時間為多少分鐘？F=1,T=10分

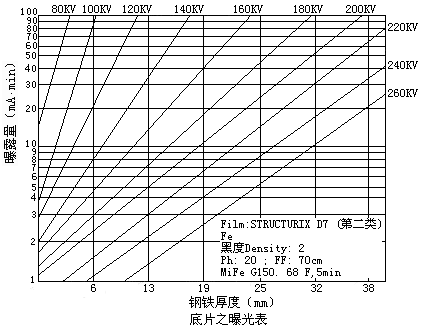

21.X光照相，照相條件及曝光表如右圖所示，今有一試件厚度19mm，X光機電壓200KV，電流4mA，請問照相時間為多少分鐘？2.5分鐘

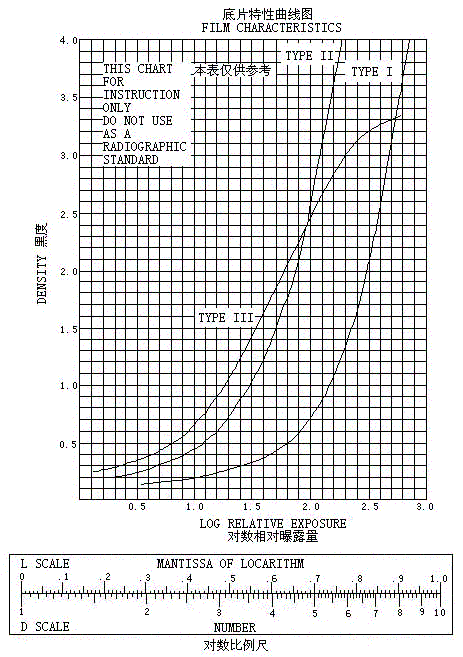

22.承上題，如果該試件厚度不均，某處厚度為13mm，則該處所產生的黑度為多少？（請簡要寫出計算過程，底片特性曲線如圖右所示）
ヾ由曝光表得知13mm之曝光量為5毫安培﹒分，而19mm之曝光量為10毫安培﹒分
ゝ計算兩者曝光量對數值之差：△logReE=log10/5=log2=0.3
ゞ查特性曲線圖黑度2.0之logReE1=1.92
々∴logReE2=1.92+0.3=2.2
ぁ查特性曲線圖，logReE2=2.2，則D2=3.62...ANS

23.承上題，13mm處之黑度希望降為2.5，若其他條件不變，則照相時間應為多少？
ヾD1=3.62時，logReE1=2.22，查圖D2=2.5時，logReE2=2.02
ゝ△logReE=2.22-2.02=0.2
ゞlog-1△ReE=log-10.2=1.58
々10毫安培﹒分÷1.58=6.32毫安培﹒分
ぁ6.32毫安培﹒分÷4毫安培=1.26分..ANS
另解：
ヾD1=2.0時，logReE1=1.92，查圖D2=2.5時，logReE2=2.02
ゝ△logReE=2.02-1.92=0.1
ゞlog-1△ReE=log-10.1=1.26
々5毫安培﹒分x1.26=6.3毫安培﹒分
ぁ6.3毫安培﹒分÷4毫安培=1.26分..ANS

24.X光照相，照相條件及曝光表如右圖所示，今有一試件厚度32mm，X光機電壓240KV，電流5mA，請問照相時間為多少分鐘？3.6≒4分鐘

25.X光照相，照相條件及曝光表如右圖所示，今有一鋁試件厚度100mm，X光機電壓220KV，電流5mA，請問照相時間為多少分鐘？（在該管電壓下鋁之射線等值系數相對于鋼為0.18）≒1.2分鐘

26.X光照相，照相條件及曝光表如右圖所示，今有一鈦試件厚度56mm，X光機電壓260KV，電流5mA，請問照相時間為多少分鐘？（在該管電壓下鈦之射線等值系數相對于鋼為0.55）≒2分鐘

27.X光照相，照相條件及曝光表如右圖所示，今有一黃銅試件厚度16mm，X光機電壓220KV，電流5mA，請問照相時間為多少分鐘？（在該管電壓下黃銅之射線等值系數相對于鋼為1.3）≒1.5分鐘

28.X光照相，照相條件及曝光表如右圖所示，今有一鎂合金鑄件厚度200mm，X光機電壓140KV，電流4mA，請問照相時間為多少分鐘？（在該管電壓下鎂合金之射線等值系數相對于鋼為0.05）
≒4分鐘


29.使用ASME孔洞型像質計#40，照射厚度2英寸之試片，評估底片時像質計影像可見到三個孔洞，請問其靈敏度為几%（請簡要寫出計算過程）α=(AB/S)1/2  A=2  B=2  ∴α=(2x2/2)1/2=21/2=1.4%...ANS
30.有一圓周長3000mm的圓周對接焊道，母材厚度28mm，使用單面焊，焊冠高2mm，若采用中心照相，射源尺寸為4mm，請計算其几何模糊度？（請簡要寫出計算過程）(3000/2π)-30=447mm Ug=FT/D=4x30/447=0.26mm...ANS
31.Ir-192照相設備射源強度20居里，如管制區為5mR/h，則距離射源應為多少公尺？（Ir-192的r.h.m/Ci=0.55）（請簡要寫出計算過程）I1=20x0.55=11(R/h)=11000mR/h  I1/I2=D22/D12  11000/5=D22/12  D2=46.9公尺...ANS
32.物件為對接焊道，單面焊，有焊冠，母材厚度15mm，依據CNS11049射線檢測法通則照相：
ヾ照相厚度通常計為几毫米？17mm
ゝ若選孔洞型像質計，（射源側）編號為多少？20
ゞ必要孔洞為几T？2T
33.承上題，若選線條型像質計，則：
ヾ編號為？#02或#04均可
ゝ線條應出現几條？若編號為#02，則應出現2條﹔若編號為#04，則應出現5條
34.承上題，若射源至物件距離為500mm，射源尺寸為4mm，請計算几何模糊度。Ug=FT/D=4x17/500=0.136mm...ANS

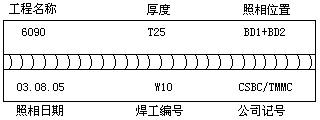

35.焊道射線照相中，至少應有哪些鉛記號須在底片上顯出，以作辨別？請將底片標志編列于底片上，簡圖繪之（至少五項）。

見右圖

36.有一管子外徑200mm，管壁厚10mm，內裝有背襯環，厚度2.5mm，焊冠未磨平，采用管內施照法（即單壁照相），請依CNS11049 Z8080決定：
ヾ照相厚度為多少毫米？14.5mm
ゝ如使用孔洞型像質計應選用几號？其必要的孔洞是多少？17號，（2T）底片側
37.有一管子外徑200mm，管壁厚8mm，內裝有背襯環，厚度1.5mm，焊冠未磨平，采用管內施照法（即單壁照相），請依CNS11049 Z8080決定：
ヾ照相厚度為多少毫米？11.5mm
ゝ如使用孔洞型像質計應選用几號？其必要的孔洞是多少？15號，（2T）底片側
38.有一管子外徑200mm，管壁厚10mm，內裝有背襯環，厚度1.5mm，焊冠未磨平，采用管內施照法（即單壁照相），請依CNS11049 Z8080決定：
ヾ照相厚度為多少毫米？13.5mm
ゝ如使用孔洞型像質計應選用几號？其必要的孔洞是多少？17號，（2T）底片側
39.有一鋁件厚度50mm，欲作RT檢測，其靈敏度要求為2%,請問：CNS線條型像質計應選擇編號（A08或A16）﹔像質計應能看到（3或6）條﹔像質計所顯示線徑應為（1）mm。

CNS線條型像質計之編號、線徑配列、物件厚度范圍
編號 照相厚度范圍 線徑之配列 線中心間之距離（D） 線長（L）
02 ≦20 0.10 0.125 0.16 0.20 0.25 0.32 0.40 3 40
04 10-40 0.20 0.25 0.32 0.40 0.50 0.64 0.80 4 40
08 20-80 0.40 0.50 0.64 0.80 1.00 1.25 1.60 6 60
16 40-160 0.80 1.00 1.25 1.60 2.00 2.50 3.20 10 60
32 80-320 1.60 2.00 2.50 3.20 4.00 5.00 6.40 15 60
尺寸允差 CNS 3290鋼琴線所規定值或+5%任何較小之值 +15% +1
40.依最新的CNS11049標准規定，底片合格黑度應為（c）:a.1.0-3.5 b.1.5-3.5 c.1.5-4.0 d.1.8-4.0
41.在CNS規范中，所謂熔接處之照相厚度是（a）
a.母材及補強部分厚度 b.母材厚度 c.母材及階調計厚度 d.二層壁之厚度
42.依最新的CNS11049標准規定，若選用線條型像質計，則該像質計應置于（b）
a.射源側的焊道附近 b.射源側的焊道上 c.底片側的焊道附近 d.沒有規定
43.依最新的CNS11049標准規定，若選用孔洞型像質計，則該像質計應置于（a）
a.射源側的焊道附近 b.射源側的焊道上 c.底片側的焊道上 d.沒有規定
44.依CNS11049射線檢測法之規定，線條型像質計之線徑系依照何種關系依序排列？（b）
a.等差級數  b.等比級數  c.常態分配  d.卜氏分配
45.線條型透度計F04的線徑按序排列應為（b）（單位mm）
a.0.10,0.125,0.16,0.20,0.25,0.32,0.40  b.0.20,0.25,0.32,0.40,0.50,0.64,0.80
c.0.11,0.17,0.26,0.40,0.60,0.90,1.30   d.0.40,0.50,0.64,0.80,1.00,1.25,1.60
46.孔洞型像質計編號20，其2T孔徑為（c）：a.0.020英寸  b.0.2英寸  c.0.040英寸   d.0.4英寸
47.2-2T的射線檢測中，對厚度2英寸的材料，其孔洞型像質計應選用編號為（c）：a.10# b.20# c.40# d.60#
48.有一鋼管壁厚為0.28英寸，欲作射線檢測，應選用下述哪種像質計？（a）：a.F02 b.C02 c.A02 d.S02
49.孔洞型像質計編號20，表示（d）
a.最小孔洞為0.2英寸 b.像質計厚度為0.2英寸 c.最小孔洞為2.0mm d.像質計厚度為0.020英寸
50.依CNS11049射線檢測法通則之規定，照相厚度是指（d）
a.物件厚度 b.物件厚度加2mm c.物件厚度加4mm d.所欲檢測位置的厚度
51.按CNS11049規定，像質計應采用（c）：a.孔洞型  b.線條型  c.孔洞型或線條型   d.階梯型
52.照相厚度25mm，使用F04像質計顯示四條線徑，則像質計靈敏度為（b）：a.1.3% b.1.6% c.2.0% d.2.5%
53.需要使用像質計得到2-2T的靈敏度時，對厚度1.5英寸的鋼板應選擇像質計的厚度是多少？（b）
a.0.3英寸  b.0.03英寸  c.0.003英寸  d.3英寸
54.按CNS11049射線檢測法通則的規定，孔洞型像質計的材質種類如何識別？（b）
a.像質計的編號 b.像質計的缺角 c.像質計編號前的英文代號 d.像質計編號后的數字代號
55.按CNS11049標准，須使用孔洞型像質計25號，但一時找不到該號碼的像質計，則（a）
a.可用20號代替  b.可用30號代替  c.可用F02代替  d.不允許替代
56.按CNS11049標准，有關像質計的材質，碳鋼與不鏽鋼兩者（a）
a.可以互換  b.不能互換  c.物件為碳鋼時，像質計不得用不鏽鋼   d.物件為不鏽鋼時，像質計不得用碳鋼
57.依CNS11049射線檢測法通則的規定，物件厚度是指（a）
a.物件的實際厚度 b.物件的實際厚度加焊冠厚度 c.物件的實際厚度減焊冠厚度 d.物件的實際厚度加2mm
58.依CNS11049射線檢測法通則的規定，每片線條型像質計應有几條金屬線？（c）：a.3   b.5  c.7  d.1
59.CNS11049射線檢測法通則對瑕疵種類及瑕疵等級分類（a）
a.沒有規定 b.有所規定 c.對瑕疵種類有規定，等級分類無規定 d.瑕疵種類無規定，等級分類有規定
60.按CNS11226碳鋼焊件射線檢測法的規定，所謂圓形瑕疵為（a）
a.長度未滿寬度的三倍以上者 b.長度為寬度的三倍以上者 c.長度未滿寬度的五倍以上者 d.氣孔、管孔等
61.按CNS11049射線檢測法通則，若選用孔洞型像質計檢查熔接道，下列哪項布置最不合適？（d）
a.射源側的熔接道附近 b.使用塊規擺置 c.射源側的熔接道上 d.加置一鉛字S，置于被檢物底片側
62.有一高頻焊直縫管子外徑3000mm，管壁厚25mm，焊冠磨平，采用管內施照法（即單壁照相），請依CNS11049 Z8080決定照相厚度為多少毫米？25mm
有一銥192射源及設備，其出廠時之強度為100居里，現欲制一曝光表，使用Type I型底片，射源至底片距離50cm，采用0.03Pb增感屏，底片黑度2.5，按一般洗相規定，經使用10居里小時作階梯塊照相，得到底片黑度如右上表，請回答：

63.各該黑度下之對數相對曝露量為多少？填入右表

64.曝光表之黑度要求為2.5，則該黑度下之對數相對曝露量為多少？2.61

65.各階梯塊厚度下之黑度對數相對曝露量與曝光表要求之黑度下之對數相對曝露量相差多少？填入右表

66.各階梯塊厚度在底片黑度為2.5時之曝露量應為多少居里小時？填入右表

67.在考卷所附之半對數方格紙上繪出該Ir-192之曝光表
（標准答案從略）
階梯塊厚度 底片黑度
1/4英寸 3.6
1/2英寸 2.8
3/4英寸 2.1
1英寸 1.5
底片黑度 對數相對曝露量
3.6 2.8
2.8 2.66
2.1 2.54
1.5 2.39
底片黑度

與D=2.5時之對數相對曝露量之差
3.6 -0.19(1.54)
2.8 -0.05(1.12)
2.1 0.07(1.17)
1.5 0.22(1.65)
階梯塊厚度

D=2.5時之曝露量（居里-小時）
1/4英寸 10/1.54=6.5
1/2英寸 10/1/12=8.9
3/4英寸 10x1.17=11.7
1英寸 10x1.65=16.5

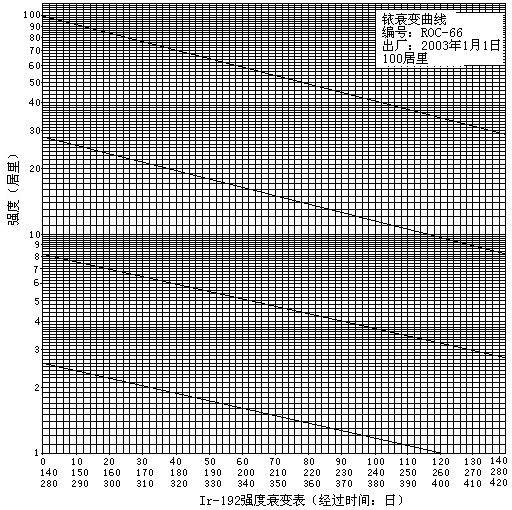

68.依照右圖之Ir192衰減表，如果2003年1月1日出廠之強度為100居里，則2003年9月1日之強度為（c）
a.52Ci  b.35Ci
c.10Ci  d.3.2Ci

69.如有一鋼件厚度為1.75英寸，欲以Ir192照相，其黑度為2.5，則其曝光系數為多少？（b）
a.0.68  b.0.9
c.0.48  d.1.2

70.在γ-ray照相中，曝光時間之計算公式為：FD2/S，如果射源強度為50Ci，射源至底片距離為15英寸，曝光系數為0.8，則曝光時間為（c）
a.3.9小時  b.2.3分鐘
c.3.6分鐘  d.2.2分鐘

71.依照右圖之Ir192衰減表，如果2003年1月1日出廠之強度為100居里，則2004年5月26日之強度為多少？
551日，1.2居里

72.2003年1月1日出廠之Ir192強度為100居里，請求出強度為40居里的日期。
2003年4月10日

73.2003年1月1日出廠之Ir192強度為100居里，若以該射源衰減至5居里時報廢，則報廢日期為？2003年12月4日

74.2003年1月1日出廠之Ir192強度為100居里，若以該射源衰減至5居里時報廢，則該射源自出廠至報廢壽命共多長？338日
75.有一鋼件上有兩種厚度，一次RT，按右圖曝光表查知1英寸時使用160KV，需55mA-min，所得黑度1.5，則在0.75英寸處之黑度為多少？（a）（Type II底片特性曲線圖見下面）a.3.9  b.2.27  c.1.79  d.1.5

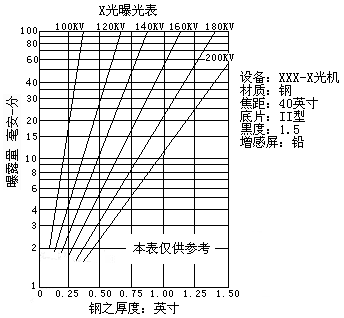

76.有一X光機曝光表如右圖，其額定管電流最大為5mA，額定管電壓最大200KV，今要照一厚度為0.75英寸之鋼制品，如一切條件均按曝光表之規定，則最短曝光時間可為多少？
1分鐘（200KV，5mA）

77.有一X光機曝光表如右圖，其額定管電流最大為5mA，額定管電壓最大200KV，且一次連續曝光時間不能超過5分鐘，今要一次透照一厚度為0.75英寸之鋼制品，如一切條件均按曝光表之規定，則在設備限定能力條件下最佳曝光參數如何？3.4分鐘（160KV）

78.有一X光機曝光表如右圖，其額定管電流最大為5mA，額定管電壓最大200KV，且一次連續曝光時間不能超過5分鐘，今要一次透照一厚度為1英寸之鋼制品，如一切條件均按曝光表之規定，則在設備限定能力條件下最佳曝光參數如何？
4.5分鐘（180KV）
79.使用Type II型底片作RT照相，底片黑度為1.0，照相時間為3分鐘，使用5mA180KV，如果想使底片黑度為2.0，其他所有條件均不變，則曝光時間應為（a）
a.7.2分鐘  b.1.25分鐘
c.9.48分鐘  d.5.98分鐘
有一老舊之X光機，其曝光表已不准確，今擬利用底片特性曲線圖及階梯塊制一新曝光表，照相條件為SFD=80cm，鉛增感屏，使用Type II型底片，洗相溫度均25℃，所要求的底片黑度為2.5。現使用160KV，5mA，2min，按上述條件曝光、底片沖洗，測量階梯塊兩種不同厚度底片上的黑度如下：階梯塊厚度1/4英寸--底片黑度3.0﹔階梯塊厚度1/2英寸--底片黑度1.6，則請問：

80.各該黑度下之對數相對曝露量為多少？D=3.0時之logReE=2.1﹔D=1.6時之logReE=1.8

81.新曝光表之黑度要求為2.5，則該黑度下之對數相對曝露量為多少？D=2.5時之logReE=2.02

82.各階梯塊厚度下之黑度的對數相對曝露量與新曝光表要求之黑度下之黑度的對數相對曝露量相差多少？
1/4英寸厚度：2.02-2.1=-0.08﹔1/2英寸厚度：2.02-1.8=0.22

83.各階梯塊厚度在底片上曝露量與新曝光表要求之黑度時之曝露量比率為多少？并求出其曝露量。
1/4英寸厚度：log-10.08=1.2，曝露量為5mAx2min/1.2=8.3mA-min
1/2英寸厚度：log-10.22=1.66，曝露量為5mAx2min/1.66=6mA-min

84.在所附之半對數方格紙上繪出160KV之曝光表。（標准答案從略）
85.射線照相時，其環境應如何做好輻射防護？ヾ測量并划出管制區﹔ゝ以黃色或紅色繩索將管制區圍繞﹔ゞ在管制區周圍豎立放射性標志﹔々在主要方位或進出口豎立警示閃光燈﹔ぁ在射源周圍放置鉛屏蔽或束射器（伽馬射源時）﹔あ派員巡視
86.簡述人工槽式沖洗法之過程。ヾ沖洗准備：將已曝光之底片自底片套中取出并裝在底片沖洗夾子上，同時并將所有洗相藥劑溫度調在20℃并攪動﹔ゝ將底片直立放入顯影槽中，每分鐘應少許搖動，顯影5分鐘﹔ゞ將底片取出顯影液淋滴1-2秒后浸入中止液中20-60秒﹔々將底片放入定影液中，定影過程中經常搖動，定影時間為底片變透明時間之兩倍，但不得超過15分鐘﹔ぁ定影后放入水洗槽用流水沖洗約30分鐘﹔あ水洗完后放入潤濕劑中1-25分鐘﹔ぃ干燥，如用熱空氣，則其溫度不得高于50℃﹔い裝紙
87.用Ir192做RT，因現場范圍較小，射源至操作位置只有5公尺，擬用鉛屏蔽保護操作人員，使其劑量率不超過5mR/h，假若射源強度為50居里，則鉛的厚度最少應為多少mm？（注：Ir192對鉛之半值層為1.2mm）
距射源5公尺之曝露劑量為I2=I1D12/D22=0.55x50x1000x12/52=1100mR/h，由1100mR/h→5mR/h需要8各半值層厚度為：1.2mmx8=9.6mm
88.如有一鋼件厚度為1.75英寸，欲以Ir192照相，其黑度為2.5，則其曝光系數為多少？（右圖為Ir192曝光系數表）（b）：a.0.68  b.0.9  c.0.48  d.1.2
有一鋼鍛件，其厚度為1/2英寸，以右圖所示曝光表作X射線檢測，使用D7底片照相時使用180KV5mA，請問：

89.根據該曝光表，應曝光多少分鐘？
3.3mAmin/5mA=0.66min

90.如因受現場空間影響，必須將照相距離縮短為40cm，則曝光應為几分鐘？
D1=40英寸=101.6cm  D2=40cm  T1=0.66min
T2=T1D22/D12=0.66x402/101.62=0.1min

91.有一鋼鍛件，其厚度為1/2英寸，以右圖所示曝光表作X射線檢測，原使用D7底片照相時使用180KV5mA，現將電流改為8mA，其他條件均不變，請問應曝光多少分鐘？
5x0.66/8=0.41min

92.有一鋼鍛件，其厚度為1/2英寸，以右圖所示曝光表作X射線檢測，使用D7底片照相時使用180KV5mA，曝光時間為0.66分鐘，得到底片黑度1.5，但該鍛件同時有一處之厚度為1/4英寸，在上述曝光條件下該1/4英寸處之黑度為多少？（參見第79題所附的底片特性曲線圖）
1/2英寸厚度，180KV，3.3mAmin可得黑度1.5
1/4英寸厚度，180KV，1.3mAmin即可得黑度1.5
如1/4英寸處以1/2英寸時之相同曝露量3.3mAmin照相時所的黑度較高，其曝露量之比為3.3/1.4=2.54，即△logReE=log-12.54=0.41，黑度1.5時之△logReE=2.18（按D7底片特性曲線），故1/4英寸厚度處之黑度為3.8

93.有一鋼鍛件，其厚度為1/2英寸，以右圖所示曝光表作X射線檢測，使用D7底片照相時使用180KV5mA，曝光時間為0.66分鐘，得到底片黑度1.5，請參見第79題所附的底片特性曲線圖求出欲達黑度2.0時的曝光時間？
D=1.5時logReE=2.18  D=2.0時logReE=2.32
△logReE=2.32-2.18=0.14 log-10.14=1.38
0.66x1.38=0.91min
94.請述明伽馬射線設備之利弊。[1]利：ヾ設備簡單，無需電源及冷卻系統﹔ゝ放射源結實，不容易發生故障﹔ゞ體積小，使用方便，易于攜帶﹔々焦點小，底片清晰﹔ぁ某些同位素穿透力大，對較厚之物體照相可得滿意結果。[2]弊：ヾ半化期短之同位素需時常更換﹔ゝ放射源強度能量無法予以調節﹔ゞ無法制止放射性元素之放射，操作儲存應做有效之防護﹔々較X射線為強（硬），影像黑白對比小。
95.射線照相時，為了做好輻射防護，應准備那些器材？在環境方面：利用射線偵檢器量出管制區并用紅色或黃色繩子圍繞及豎立標志警告牌、警示燈、再派警戒人員巡視﹔在人員方面：利用膠片佩章及袖珍劑量筆，偵測人員在射線區域所得之曝露劑量，并利用體外防護三要素-時間、距離、屏蔽作為防護之參考。
96.請列出射線檢測器材，至少十種（提示：可列照相、判片、安全等各項器材）（自由發揮）
97.下列為沖洗底片的部分步驟，請依先后順序寫出：潤濕、定影、水洗、中止、顯影、干燥、裝紙
顯影→中止→定影→水洗→潤濕→干燥→裝紙
98.有一鋁件厚度為1英寸，欲作RT檢測，其靈敏度要求為2-2T，則：像質計應選擇編號為（25或30）（射源側），像質計應能看到的必要孔洞為（2）T孔，其孔徑為（0.050或0.060）英寸
99.10居里的Co-60照相設備，在曝射中距離射源20公尺處之曝露率為多少mR/h？（提示：Co-60之r.h.m/Ci為1.35）
(1.35r.h.m/Ci)x10Ci=13.5R/h  I1=13.5R/h  D1=1m  D2=20m  I2/13.5=12/202  I2=13.5/400=33.75mR/h
100.承上題，如管制區域為5mR/h，距離射源應為多少公尺？（請簡要寫出計算過程）
I1=33.75mR/h  D1=20m  I2=5mR/h  33.75/5=D22/202   D2=51.96公尺
