非破壞檢測人員技朮資格等級考試-RT初級普通科目

實作題
1.國內工業射線檢測所使用的伽瑪射線源大多為（b）：a.自然同位素 b.192Ir或60Co c.60Co或238U d.192Ir或238U
2.市面上常見的SMP308增感屏屬于（c）：a.鉛增感屏 b.熒光增感屏 c.鉛箔熒光增感屏 d.其它類
3.按台灣原子能法施行細則規定，領有初級執照者（b）
a.可操作100居里以上的密封放射性物質  b.可操作100居里以下的密封放射性物質
c.可操作100居里以下的非密封放射性物質  d.可操作100居里以上的非密封放射性物質
4.按台灣原子能法施行細則規定，領有初級執照者（b）
a.只能操作10萬伏的X光檢查設備 b.可操作未滿50萬伏的X光檢查設備
c.只能操作10萬電子伏的質點加速設備 d.可操作未滿百萬伏的X光檢查設備
5.依據游離輻射防護安全標准的規定，工作人員劑量核算的各種資料至少應保存几年？（d）
a.5年  b.10年  c.20年  d.30年
6.依據游離輻射防護安全標准的規定，工作人員一次緊急照射劑量不得超過一年劑量限度的（a）
a.兩倍  b.三倍  c.五倍  d.工作人員不要做緊急照射
7.按照ROCSNT-PQ-01規定無損檢測人員合格標准，RT初級人員的能力須能（d）
a.射線照像  b.沖片  c.作記錄  d.以上都是
8.接受輻射后的致死劑量LD50/10表示（c）
a.接受輻射50天后有10%死亡的劑量 b.表示經過輻射10個月后有50%死亡之劑量
c.表示經過輻射10天后有50%死亡之劑量 d.表示接受50倫琴者中有10%之死亡
9.通常第一類底片比第二類底片的顆粒（b）：a.粗 b.細 c.不可比 d.底片沒有顆粒度
10.標准底片的分類中，第一類底片（b）
a.顆粒粗大、速率快、光差高 b.顆粒極微小、速率慢、光差極高
c.顆粒微小、速率中、光差高 d.顆粒極微小、速率極快、光差極高
11.線條型像質計編號F02中的F代表（b）：a.銅 b.鐵 c.鋁 d.不鏽鋼
12.線條型像質計編號F08，其第四條線徑為（c）：a.0.2mm  b.0.4mm  c.0.8mm  d.1.6mm
13.按CNS11049射線檢測通則，所謂射源是指（b）
a.X射線類 b.X射線和伽瑪射線兩類 c.X射線、伽瑪射線和中子射線三類 d.α、β、γ射線三類
14.下面哪種膠片屬于第一類底片？（d）：a.Fuji#80  b.Dupont#55  c.Agfa D4  d.以上都是
15.有一同位素Ir-192，出廠時之強度為80居里，請在半對數方格紙上繪制出其直至6居里的衰變直線 （標准答案略）
16.有一同位素Ir-192，出廠時之強度為80居里，請問出廠200天后，該射源之強度為多少？12.5居里
17.Ir-192之曝光系數如圖右所示，使用第二類底片，照相厚度1.5英寸，今欲得黑度2.0，查曝光系數為多少？0.5

18.承上題，若射源強度50居里，焦距20英寸，請計算曝光時間為多少分鐘？T=0.5x202/50=4分鐘...ANS

19.有一同位素Ir-192，出廠時之強度為80居里，請問出廠150天后，該射源之強度為多少？（請簡要寫出計算過程）
A=A0/2T/H=20居里

20.承上題，Ir-192之曝光系數如圖右所示，使用第二類底片，照相厚度1.25英寸，今欲得黑度2.5，則其曝光系數為多少？若焦距為20英寸，請計算曝光時間為多少分鐘？
F查表為0.45，T=FD2/S=0.45x202/20=9分

21.有一同位素Ir-192，出廠時之強度為120居里，請問出廠150天后，該射源之強度約為多少？30居里

22.承上題，Ir-192之曝光系數如圖右所示，使用第二類底片，照相厚度1.25英寸，今欲得黑度2.5，則其曝光系數為多少？若焦距為30英寸，請計算曝光時間為多少分鐘？
F查表為0.45，T=FD2/S=0.45x302/30=13.5分
23.有一同位素Ir-192，出廠時之強度為300居里，經過225天后，該射源之強度約為多少？37.5居里
24.承上題，Ir-192之曝光系數如上面17-22題圖所示，使用第二類底片，照相厚度1.75英寸，今欲得黑度2.0，則其曝光系數為多少？若焦距為20英寸，請計算曝光時間為多少分鐘？曝光系數0.7，T=FD2/S=0.7x202/37.5=7.46分
25.當距離射線照相設備10公尺處測量得1.35R/h，如在30公尺處時應為多少曝露率（mR/h）?（請簡要寫出計算過程）
I2/I1=D12/D22，I1=1350mR/h，D1=10公尺，D2=30公尺，I2=1350x102/302=150mR/h...ANS

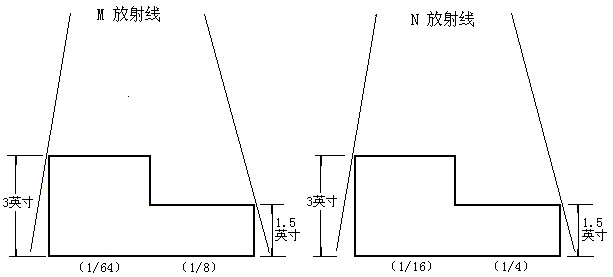

26.有M、N兩種放射線（如下圖），穿透過1.5英寸及3英寸兩個厚度，其輻射量為原來的（1/64、1/8）及（1/16、1/4）則M放射線的半值層厚度A：（0.5）英寸，N放射線的半值層厚度B：（0.75）英寸。M放射線之輻射影像對比應為C：（8）。N放射線之輻射影像對比應為D：（4）。因此可知E：（N）放射線其物件對比較小。

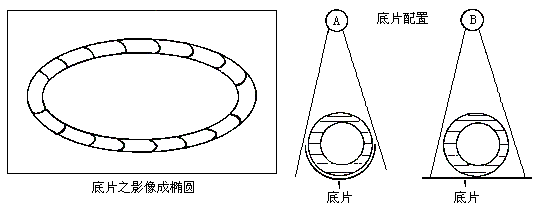

27.直徑2英寸管子作雙壁照相技朮，看雙壁成像橢圓（如下圖）之底片影像，底片之配置應為下列何種？（2）
1.A  2.B  3.A或B皆可  4.A或B皆非

28.若被照物件（鋼鐵）有3/4英寸及1英寸兩種厚度，用X射線160KV及200KV各照射一張底片，照相條件及曝光表如右圖所示，則其所得曝光量及底片強度對比應為如何？請依下表回答A→F
電壓 厚度 黑度1.5所需之曝光量（mA-min） 底片強度對比
160 3/4 A=17.5 E=3.2
1 B=5.6
200 3/4 C=5.5 F=2.18
1 D=12

29.承上題，那種電壓的物件對比較小？200KV

30.按右圖所示照相條件及曝光表對厚度1英寸的鋼試件照相，管電壓200KV，管電流5mA，曝光時間應為多少分鐘？
≒2.4分鐘

31.承上題，焦距改為25英寸，其他條件不變，則曝光時間變為多少？≒1分鐘

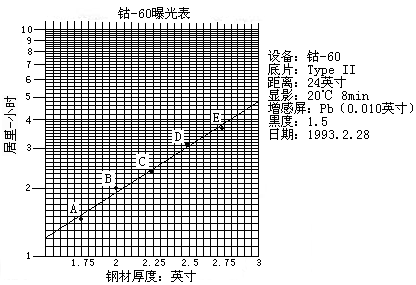

32.Co-60射源出廠時30居里，出廠時制作的照相條件及曝光表如右圖所示，若三年后對一試件厚度為2.5英寸照相，請問照相時間為几分鐘？≒14.3分鐘

33.承上題，若照像距離改為30英寸，其他條件不變，則照相時間應為多少？（請簡要寫出計算過程）
T=14.3x302/242≒22.3分鐘

34.Co-60射源出廠時50居里，出廠時制作的照相條件及曝光表如右圖所示，若10年后對一試件厚度為2.5英寸照相，請問照相時間為几分鐘？≒66分鐘

35.承上題，若照像距離改為30英寸，其他條件不變，則照相時間應為多少？（請簡要寫出計算過程）
T=66x302/242≒103分鐘
36.X-光照相，照相條件及曝光表如右圖所示，今有一試件厚度19mm，X-光機電壓160KV，電流10mA，請問照相時間為几分鐘？
4分鐘

37.承上題，若底片黑度希望變為2.5，其他條件不變，則照相時間應為多少？（請簡要寫出計算過程，底片特性曲線如右圖所示）
查特性曲線：
黑度2.0之logReE1=1.92
黑度2.5之logReE1=2.02
△logReE=2.02-1.92=0.1
log-1△ReE=log-10.1=1.26
T=4分x1.26=5.04分

38.X-光照相，照相條件及曝光表如右圖所示，今有一試件厚度25mm，X-光機電壓220KV，電流10mA，請問照相時間為几分鐘？1.5分鐘

39.承上題，若焦距變為1米，其他條件不變，則照相時間應為多少？
T=1.5x1002/702=3.1分鐘

40.X-光照相，照相條件及曝光表如右圖所示，今有一試件厚度25mm，X-光機電壓220KV，電流5mA，請問照相時間為几分鐘？3分鐘

41.承上題，若焦距變為80cm，其他條件不變，則照相時間應為多少？
T=3x802/702≒4分鐘

42.承上題，若底片黑度希望變為2.5，其他條件不變，則照相時間應為多少？（請簡要寫出計算過程，底片特性曲線如右圖所示）
查特性曲線：
黑度2.0之logReE1=1.92
黑度2.5之logReE1=2.02
△logReE=2.02-1.92=0.1
log-1△ReE=log-10.1=1.26
T=4分x1.26=5.04分

43.X-光照相，照相條件及曝光表如右圖所示，今有一試件厚度38mm，X-光機電壓260KV，電流6mA，請問照相時間為几分鐘？3.5分鐘

44.承上題，若底片黑度希望變為2.5，其他條件不變，則照相時間應為多少？（請簡要寫出計算過程，底片特性曲線如右圖所示）
查特性曲線：
黑度2.0之logReE1=1.92
黑度2.5之logReE1=2.02
△logReE=2.02-1.92=0.1
log-1△ReE=log-10.1=1.26
T=3.5分x1.26≒4.4分鐘

45.承上題，若焦距變為90cm，其他條件不變，則照相時間應為多少？
T=4.4x902/702≒7.3分鐘

46.設用10mAmin在Type III型底片上得到黑度2.0，今欲使用Type II型底片得到相同黑度，其曝露量應為（b）
（參見右圖的底片特性曲線）
a.8.1mAmin  b.12.3mAmin
c.1.23mAmin  d.4.79mAmin


47.輻射生物效應，LD50/30與LD50/10兩者比較，通常（b）
a.LD50/30大于LD50/10  b.LD50/30小于LD50/10  c.LD50/30等于LD50/10  d.兩者無法比較
48.美國機械工程師學會規章第五卷（ASME Code Section V）是介紹關于（c）方面的要求
a.壓力容器  b.鍋爐  c.非破壞檢測  d.以上都是
49.有一圓周對接焊道，外徑1200mm，母材厚度24mm，雙面焊，焊冠2mm，采用中心照相，射源尺寸3mm，請計算几何模糊度？Ug=FT/D=3x28/(600-28)≒0.15mm...ANS
50.有一Ir-192射源強度為50居里，欲照射2.5英寸厚鋼板時之曝光系數為2.5，如射源至底片距離為20英寸，則曝光時間應為（c）：a.5分鐘  b.10分鐘  c.20分鐘  d.40分鐘
51.有一高頻焊直縫管外徑2000mm，母材厚度25mm，焊冠已鏟平，采用中心照相，射源尺寸2.5mm，請計算几何模糊度？Ug=FT/D=2.5x25/(1000-25)≒0.06mm...ANS
52.有一高頻焊直縫管外徑1500mm，母材厚度22mm，焊冠已鏟平，采用中心照相，射源尺寸4mm，請計算几何模糊度？Ug=FT/D=4x22/(750-22)≒0.12mm...ANS
53.有一X光機曝光表如右圖，其管電流固定在5mA，今要照一厚度為0.5英寸之鋼制品，為了要獲得較好的對比，規定適用120KV之管電壓，如一切條件均按曝光表之規定，則曝光時間應為多少？（b）
a.5分鐘  b.6分鐘  c.12分鐘  d.30分鐘

54.上題中如果射源至底片之距離改為20英寸，其他條件不變，則曝光時間應為多少？（a）
a.1.5分鐘  b.2分鐘  c.3分鐘  d.6分鐘

55.有一X光機曝光表如右圖，其管電流固定在10mA，今要照一厚度為0.5英寸之鋼制品，為了要獲得較好的對比，規定適用120KV之管電壓，如一切條件均按曝光表之規定，則曝光時間應為多少？（c）
a.30分鐘  b.6分鐘  c.3分鐘  d.2分鐘

56.有一2024鋁合金作X射線照相，其厚度為0.75英寸，使用140KV5mA，按右圖所示曝光表之各項條件，已知2024鋁合金在此電壓下對于鋼的等值系數為0.13，則曝光時間需要（c）
a.10分鐘  b.1分鐘  c.1.2分鐘  d.6分鐘

57.有一鋁合金作X射線照相，其厚度為1英寸，使用160KV,4mA，按右圖所示曝光表之各項條件，已知該鋁合金在此電壓下對于鋼的等值系數為0.13，求曝光時間？1.8分

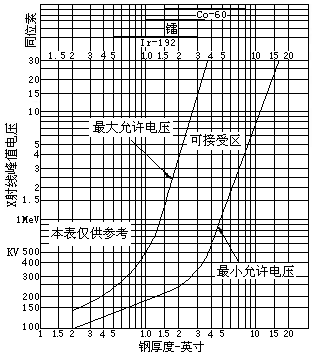

58.1英寸厚之鋼板X射線照相時，其最高劑量之限制為（a）（參見右圖之各種厚度及各種能量之射線限制圖）
a.520KVP  b.180KVP  c.240KVP  d.200KVP

59.對于1英寸厚之鋼板X射線照相時，其最低管電壓不宜低于（b）（參見右圖之各種厚度及各種能量之射線限制圖）
a.520KVP  b.180KVP  c.240KVP  d.200KVP

60.根據右圖之各種厚度及各種能量之射線限制圖，可看出鈷60對于鋼的可透照厚度范圍是多少？1.5-8英寸

61.根據右圖之各種厚度及各種能量之射線限制圖，可看出銥192對于鋼的可透照厚度范圍是多少？0.5-3英寸

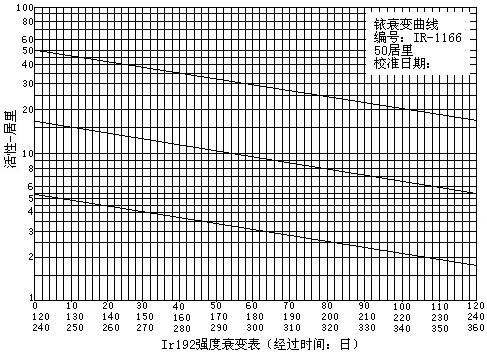

62.有一RT工作欲用Ir192，其出廠強度為50Ci，工作日期為出廠后第70天，請求出其最高允許劑量為10mR/h之管制區范圍為多少？
（參見右圖：Ir192之衰減表）
根據Ir192之衰減表，出廠70天之強度為27Ci，Ir192之r.h.m/Ci為0.55，則距離1m時之曝露量為0.55x27=14.85R/h=14850mR/h
由公式I1/I2=D22/D12，得：
D2=(14850x12/10)1/2=38.5m

63.有一RT工作欲用Ir192，其出廠強度為50Ci，工作日期為出廠后第50天，請求出其最高允許劑量為5mR/h之管制區范圍為多少？
（參見右圖：Ir192之衰減表）
根據Ir192之衰減表，出廠70天之強度為32Ci，Ir192之r.h.m/Ci為0.55，則距離1m時之曝露量為0.55x32=17.6R/h=17600mR/h
由公式I1/I2=D22/D12，得：
D2=(17600x12/5)1/2≒60m

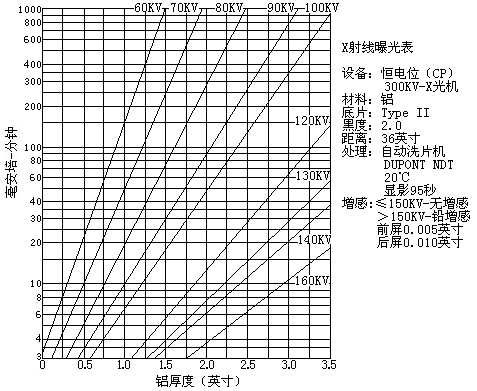

64.有一鋁試件厚度3英寸，按右圖所示曝光表條件作X射線照相，X光機額定管電壓范圍為120-300KV，額定管電流范圍1-6mA，現選用140KV5mA，請問曝光時間應為多少？4分鐘

65.有一鋁試件厚度3.5英寸，按右圖所示曝光表條件作X射線照相，X光機額定管電壓范圍為120-300KV，額定管電流范圍1-6mA，暫載率100%，現選用140KV6mA，請問曝光時間應為多少？6.3分鐘

66.有一鋁試件厚度3英寸，按右圖所示曝光表條件作X射線照相，X光機額定管電壓范圍為120-300KV，額定管電流范圍1-6mA，暫載率50%，一次曝光時間不能超過5分鐘，請問應選用多大的管電壓和管電流才能滿足曝光時間最多5分鐘的要求，并且獲得最佳對比度？130KV6mA--4.7分鐘

67.有一鋁試件厚度3英寸，按右圖所示曝光表條件作X射線照相，X光機額定管電壓范圍為120-300KV，額定管電流范圍1-6mA，暫載率50%，一次曝光時間不能超過5分鐘，請問用此設備一次曝光能獲得的最大曝光量？
6mAx5min=30mAmin
68.有一同位素Ir192出廠時為100居里，請問出廠100日后，該射源強度為（39.7）居里（38~42都對）
69.Ir-192之曝光系數如右圖所示，使用第二類底片，鋼試件照相厚度1.5英寸，今欲得黑度2.5，查曝光系數為（0.63）（答0.6~0.7都對）

70.Ir-192之曝光系數如右圖所示，使用第二類底片，鋁試件照相厚度4英寸，已知鋁對鋼的等值系數0.35,今欲得黑度2.5，查曝光系數為（≒0.56）

71.Ir-192之曝光系數如右圖所示，使用第二類底片，黃銅試件照相厚度1.25英寸，已知黃銅對鋼的等值系數1.1,今欲得黑度2.5，查曝光系數為（≒0.55）

72.Ir-192之曝光系數如右圖所示，使用第二類底片，鋼試件照相厚度2英寸，今欲得黑度2.0，查曝光系數為（1）

73.Ir-192之曝光系數如右圖所示，使用第二類底片，鋁試件照相厚度5英寸，已知鋁對鋼的等值系數0.35,今欲得黑度2.0，查曝光系數為（≒0.71）

74.Ir-192之曝光系數如右圖所示，使用第二類底片，黃銅試件照相厚度1.5英寸，已知黃銅對鋼的等值系數1.1,今欲得黑度2.0，查曝光系數為（≒0.62）

75.承上面74題，若射源強度50居里，射源至底片距離20英寸，則曝光時間多少？T=0.62x202/50≒5分鐘
76.承上面73題，若射源強度50居里，射源至底片距離20英寸，則曝光時間多少？T=0.71x202/50≒5.7分鐘
77.承上面72題，若射源強度50居里，射源至底片距離20英寸，則曝光時間多少？T=1x202/50≒8分鐘
78.物件為對接焊道，單面焊，有焊冠，母材厚度10mm，按照CNS11049射線檢測法通則照相，則：
ヾ照相厚度通常計為（12）mm﹔ゝ若選孔洞型像質計，（射源側）編號為（17）﹔ゞ必要孔洞為（2）T﹔々若選線條型像質計，則編號為（02或04）﹔ぁ線條應出現（4或7）條
79.物件為對接焊道，單面焊，有焊冠，母材厚度10mm，按照CNS11049射線檢測法通則照相，若射源至物件距離為600mm，射源尺寸為3mm，則：ヾ計算几何模糊度為（Ug=FT/D=3x12/600=0.06mm）﹔ゝ這樣的几何模糊度是否合格？查CNS11049射線檢測法通則中對該厚度允許的Ugmax=0.51mm＞0.06mm，因此為合格
80.物件為對接焊道，單面焊，有焊冠，母材厚度10mm，按照CNS11049射線檢測法通則照相，若射源至底片距離為600mm，射源尺寸為3mm，則：ヾ計算几何模糊度為（Ug=FT/D=3x12/(600-12)=0.061mm）﹔ゝ這樣的几何模糊度是否合格？查CNS11049射線檢測法通則中對該厚度允許的Ugmax=0.51mm＞0.061mm，因此為合格
81.射線照相時，在底片盒上附加鉛制的字母、數字或符號的目的是（d）
a.標示照相位置  b.標示照相日期  c.標示照相厚度  d.以上都是
82.使用Type I型底片，特性曲線如右圖所示，曝露量10mAmin照射某試件，得底片黑度為3.1，現欲將底片黑度調整為2.4，請問曝露量應調整為多少？
D=3.1時，logReE=2.7
D=2.4時，logReE=2.6
△logReE=2.7-2.6=0.1
log-10.1=1.26
10mAmin/1.26=7.94mAmin

　
83.您使用一台X光機在現場執行檢測工作時，就下列工作，按您認為需要，將其編號按序排列：ヾ依操作手冊之規定溫機﹔ゝ將控制箱及X光發生器（機頭）之連線連接，且接通控制箱與電源之連線并通電﹔ゞ連接控制箱上之接地線，并適當接地﹔々計算划出管制區，并以紅色或黃色繩索將管制區圍繞，且放置必要之安全警示裝置﹔ぁ執行試件照相工作﹔あ以蓋氏或GM管測量管制區外之劑量率，如超過規定，則將管制區加大，直到合乎規定為止。
々→ゞ→ゝ→ヾ→あ→ぁ
84.底片因刮傷、擦傷、手紋、彎折、受壓等所造成之顯示稱為（d）：a.缺陷  b.瑕疵  c.錯誤顯示  d.無關顯示
85.何種情況下屬于底片之品質不合格？（a）
a.底片之黑度未達規范之要求  b.超過規范規定的瑕疵顯示  c.有無關顯示存在  d.以上都是
86.底片上的缺陷顯示，是指（d）
a.底片因刮傷、擦傷、手紋、彎折、受壓、污染等所造成之顯示  b.照相技朮不良、几何形狀變化所產生的顯示
c.物件中屬于正常結構以外之不連續狀況  d.會損害到物件正常功能或超過合格允許標准之間斷
87.研判底片時的所謂有關顯示，就是（d）：a.人為錯誤顯示  b.設計造成的顯示  c.密度造成的顯示  d.瑕疵顯示
88.研判底片時的所謂無關顯示，就是（d）
a.人為錯誤顯示  b.設計造成的顯示  c.密度造成的顯示  d.小而無害的顯示
89.射線照相時的位置記號鉛字一般情況下應置于（b）
a.物件上面（射源側）  b.底片套上（射源側）  c.底片套背面  d.物件背面  e.透度計上  f.墊片上
90.使用57居里的銥192射源檢測2.5英寸鋁件，采用第二類底片，FFD=30英寸，底片黑度要求達到2.0，已查得曝光系數為1.9，鋁對鋼的等值系數為0.35，求曝光時間（請簡要寫出計算過程）T=(1.9x302/57)x0.35=10.5分鐘
91.220KV的X射線透照厚度32毫米鋼件需要曝光量30mAmin,可得黑度2.0，今用此曝光量透照銅板，其他條件相同，已知銅對鋼的等值系數為1.4，則可透照多厚的銅板能得到相同黑度？32/1.4=22.86mm
92.220KV的X射線透照厚度32毫米鋼件需要曝光量30mAmin,可得黑度2.0，今透照同樣厚度的銅板，其他條件相同，已知銅對鋼的等值系數為1.4，則需要多大的曝光量能得到相同黑度？30x1.4=42mAmin
93.160KV的X射線透照厚度0.75英寸鋁件需要曝光量17mAmin,可得黑度2.0，今用此曝光量透照鋼板，其他條件相同，已知鋁對鋼的等值系數為0.35，則可透照多厚的鋼板能得到相同黑度？0.75x0.35=0.26英寸
94.160KV的X射線透照厚度0.75英寸鋁件需要曝光量17mAmin,可得黑度2.0，今透照同樣厚度的鋼板，其他條件相同，已知鋁對鋼的等值系數為0.35，則需要多大的曝光量能得到相同黑度？17/0.35≒49mAmin
95.有一X光機其曝光表如右圖所示，其額定管電壓范圍是120~200KV，額定管電流范圍是1~5mA，暫載率50%，一次曝光時間最長為5分鐘，今要照一厚度0.75英寸之鋼制品，若條件均按曝光表之規定，請問適用之X光能量范圍有多大？
160~200KV

96.同95題，若要獲得較佳之對比，宜選用多少KV之能量照射？160KV

97.同95題，若以160KV照射，則曝光時間應為多少？
17/5=3.4分鐘

98.同97題，若射源至底片距離改為20英寸，仍以160KV照射，其他不變，則曝光時間應為多少？
T=3.4x202/402≒0.85分鐘

99.在95題中，如果管電流可提高至10毫安培，其他條件不變，管電壓用160KV，距離仍為40英寸，則曝光時間應為多少？1.7分鐘

100.在95題中，如果管電流可提高至10毫安培，其他條件不變，管電壓用180KV，距離仍為40英寸，則曝光時間應為多少？8.3/10=0.83分鐘
